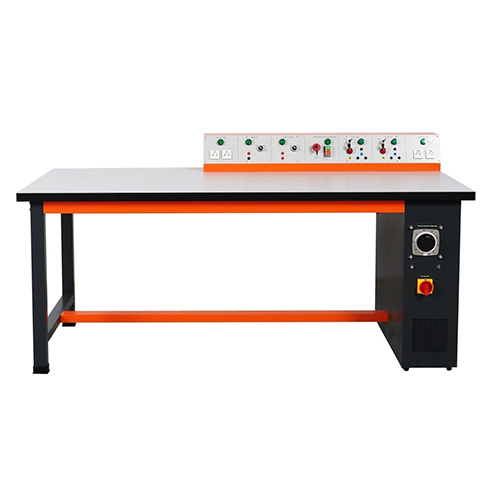

လျှပ်စစ်ကိုင်တွယ်မှုအတွက် ဘက်စုံသုံးစခန်းများ ပညာရေးဓာတ်ခွဲခန်းပစ္စည်းကိရိယာများ သရုပ်ပြပစ္စည်းကိရိယာများ လျှပ်စစ်တပ်ဆင်မှုဓာတ်ခွဲခန်း

No.MR563E
MR563E လျှပ်စစ်ကိုင်တွယ်မှုအတွက် ဘက်စုံသုံးစခန်းများ ပညာရေးဓာတ်ခွဲခန်းပစ္စည်းကိရိယာများ သရုပ်ပြပစ္စည်းကိရိယာများ လျှပ်စစ်တပ်ဆင်မှုဓာတ်ခွဲခန်း
ထည့်သွင်းပါဝါ
သုံးဆင့်ငါးဝါယာကြိုး ~ 380V ± 10% 50Hz
အလေးချိန်
၅၀၀ ကီလိုဂရမ်
အတိုင်းအတာများ
၂၀၀၀ မီလီမီတာ × ၇၅၀ မီလီမီတာ × ၁၀၂၀ မီလီမီတာ
  • လျှပ်စစ်ကိုင်တွယ်မှုအတွက် ဘက်စုံသုံးစခန်းများ ပညာရေးဓာတ်ခွဲခန်းပစ္စည်းကိရိယာများ သရုပ်ပြပစ္စည်းကိရိယာများ လျှပ်စစ်တပ်ဆင်မှုဓာတ်ခွဲခန်း

Description

MR563E လျှပ်စစ်ကိုင်တွယ်မှုအတွက် ဘက်စုံသုံးစခန်းများ ပညာရေးဓာတ်ခွဲခန်းပစ္စည်းကိရိယာများ သရုပ်ပြပစ္စည်းကိရိယာများ လျှပ်စစ်တပ်ဆင်မှုဓာတ်ခွဲခန်း
၁။ ထုတ်ကုန်မိတ်ဆက်
၁.၁ ထုတ်ကုန်ဖော်ပြချက်
ဤရိုးရှင်းပြီး အပြည့်အစုံတပ်ဆင်ထားသော လျှပ်စစ်လည်ပတ်မှုစခန်းသည် လက်ရှိစံနှုန်းများနှင့် ကိုက်ညီပါသည်။
စတင်ကိရိယာနှင့် ချိတ်ဆက်ကိရိယာများကို လျှပ်စစ်ပညာရှင်စားပွဲပေါ်တွင် တပ်ဆင်ထားပါသည်။ အလုပ်စားပွဲတွင် သီးခြားတက်ကြွသော ဘေးကင်းရေးကာကွယ်မှုအတွက် သော့ဖြင့်လည်ပတ်သော "အရေးပေါ်ရပ်တန့်ခြင်း" ခလုတ်တစ်ခုအပြင် အညွှန်းမီးနှင့် "မှတ်ဉာဏ်" လုပ်ဆောင်ချက်ပါရှိသော ဖွင့်/ပိတ်ခလုတ်တစ်ခု တပ်ဆင်ထားပါသည်။
၁.၂ ထုတ်ကုန်အင်္ဂါရပ်များ
စမ်းသပ်သင်ကြားမှုမှတစ်ဆင့် ယူနီဗာဆယ်လေ့ကျင့်ရေးကိရိယာသည် ကျောင်းသားများအား နည်းပညာဆိုင်ရာ အခြေခံဗဟုသုတနှင့် ကျွမ်းကျင်မှုများကို ကျွမ်းကျင်စေရန်၊ ကျောင်းသားများ၏ လက်တွေ့လုပ်ဆောင်မှုစွမ်းရည်နှင့် အသုံးချစွမ်းရည်များကို ပြုစုပျိုးထောင်ရန်၊ ပြဿနာများကို ခွဲခြမ်းစိတ်ဖြာဖြေရှင်းရန် အခြေခံစွမ်းရည်ကို ပြုစုပျိုးထောင်ရန်နှင့် ပရော်ဖက်ရှင်နယ်သင်တန်းများအတွက် ကောင်းမွန်သောအုတ်မြစ်ချရန် ကူညီပေးပါသည်။ လျှပ်စစ်ပညာရှင်စားပွဲတွင် ပိုမိုပြည့်စုံသော ဘေးကင်းရေးကာကွယ်မှုအစီအမံများနှင့် ပိုမိုပြည့်စုံသောလုပ်ဆောင်ချက်များ ပါရှိသည်။
၂။ နည်းပညာဆိုင်ရာ ကန့်သတ်ချက်များ
၁။ အဝင်ပါဝါ- သုံးဆင့်ငါးဝါယာကြိုး ~ 380V ± 10% 50Hz
၂။ အကြံပြုထားသော အပူချိန်- -10℃ ~ +40℃၊ ဆွေမျိုးစိုထိုင်းဆ <85% (25℃)
၃။ စက်ပစ္စည်းစွမ်းရည်- <2kVA
၄။ အလေးချိန်- 500kg
၅။ အတိုင်းအတာ- 2000mm × 750mm × 1020mm

၃။ အစိတ်အပိုင်းများနှင့် အသေးစိတ်မိတ်ဆက်ခြင်း
၃.၁ ထုတ်ကုန်၏ အဓိကအစိတ်အပိုင်း
နံပါတ်    အမည်    အရေအတွက်
၁    အဓိက အလုပ်ခုံ    ၁
၂    ပါဝါထွက်ရှိမှု မော်ဂျူး    ၇
၃    ထရန်စဖော်မာ မော်ဂျူး    ၁
၃.၂ ထုတ်ကုန် မော်ဂျူး အစိတ်အပိုင်း
နံပါတ်     အမည်    အရေအတွက်
၁    ၂၃၀VAV ပလပ်ပေါက် ပါဝါထောက်ပံ့ရေးယူနစ်    ၂
၂    ၂၄၀VDC ပါဝါထောက်ပံ့ရေးယူနစ်    ၁
၃    ၂၄VAC ပါဝါထောက်ပံ့ရေးယူနစ်    ၁
၄    သုံးဆင့် ပါဝါထောက်ပံ့ရေးယူနစ်    ၁
၅    ၄၀၀VAC သုံးဆင့် ပါဝါထောက်ပံ့ရေးယူနစ်    ၁
၆    ၀-၄၃၀VAC ထရန်စဖော်မာ ပါဝါထောက်ပံ့ရေးယူနစ်    ၁
၃.၃ ထုတ်ကုန်ဆက်စပ်ပစ္စည်းများ
နံပါတ်     အမည်    အရေအတွက်
၁   ​​ ၄ မီလီမီတာ ဘေးကင်းရေးလျှပ်စစ်ကြိုး ၁ မီတာ နှစ်ဘက်စွန်း အနက်ရောင်    ၅
၂    ၄ မီလီမီတာ ဘေးကင်းရေးလျှပ်စစ်ကြိုး ၁ မီတာ နှစ်ဘက်စွန်း အပြာ    ၅
၃    ၄ မီလီမီတာ ဘေးကင်းရေးလျှပ်စစ်ကြိုး ၁ မီတာ နှစ်ဘက်စွန်း အဝါ    ၅
၄    ၄ မီလီမီတာ ဘေးကင်းရေးလျှပ်စစ်ကြိုး ၁ မီတာ နှစ်ဘက်စွန်း အရောင်    ၅
၅    ၄ မီလီမီတာ ဘေးကင်းရေးလျှပ်စစ်ကြိုး ၁ မီတာ နှစ်ဘက်စွန်း အနီ    ၅
၆    ၄ မီလီမီတာ ဘေးကင်းရေးလျှပ်စစ်ကြိုး ၁ မီတာ နှစ်ဘက်စွန်း အစိမ်း    ၅
၃.၄ ထုတ်ကုန်မော်ဂျူးမိတ်ဆက်
၁။ အမည်- AC ၂၃၀V ပါဝါပလပ်
ပါရာမီတာများ- AC၂၃၀V+N+T/၅၀HZ
ရည်ရွယ်ချက်- AC ၂၃၀V ဗို့အား အဒက်တာပလပ်ကို ပါဝါပေးရန်အသုံးပြုသည်
၂။ အမည်- AC ၂၄V ပါဝါထောက်ပံ့ရေးယူနစ်
ပါရာမီတာများ- AC၂၄V/၅A-၅၀HZ
ရည်ရွယ်ချက်- AC ၂၄V ပါဝါယူနစ်များကို ပါဝါပေးရန်အသုံးပြုသည်
၃။ အမည်- DC ၂၄၀ဗို့ ပါဝါထောက်ပံ့ရေးယူနစ်
ပါရာမီတာများ- DC၂၄၀V/၂A
ရည်ရွယ်ချက်- DC ၂၄၀ဗို့ ပါဝါယူနစ်များသို့ ပါဝါထောက်ပံ့ရန်အသုံးပြုသည်
၄။အမည်- AC ၄၀၀ဗို့ သုံးဆင့်ငါးဝါယာကြိုး ပါဝါထောက်ပံ့ရေးယူနစ်
ပါရာမီတာများ- AC၄၀၀V/၅၀HZ
ရည်ရွယ်ချက်- AC ၄၀၀ဗို့ ပါဝါယူနစ်များသို့ ပါဝါထောက်ပံ့ရန်အသုံးပြုသည်
၅။အမည်- AC ၀-၄၃၀ဗို့ ထရန်စဖော်မာ ပါဝါထောက်ပံ့ရေးယူနစ်
ပါရာမီတာများ- AC၀-၄၃၀V/၅၀HZ
ရည်ရွယ်ချက်- ချိန်ညှိနိုင်သော အထွက် ၀-၄၃၀ဗို့ AC ဗို့အား
၄။ ထုတ်ကုန် ပါဝါဖွင့်စမ်းသပ်မှုစာရင်း (အသေးစိတ်အတွက် စမ်းသပ်မှုလမ်းညွှန်ကိုကြည့်ပါ)
(၁) ၂၃၀VAC ပါဝါထောက်ပံ့ရေးယူနစ်စမ်းသပ်မှု
ယူနစ်သည် ၂၃၀ဗို့ AC ဗို့အားကို ထုတ်လွှတ်ပေးပြီး သီးခြားထိန်းချုပ်ခလုတ်မရှိသောကြောင့် ချိန်ညှိ၍မရပါ
(၂) ၂၄VAC ပါဝါထောက်ပံ့ရေးယူနစ်စမ်းသပ်မှု
ယူနစ်သည် ၂၄ဗို့ AC ဗို့အားကို ထုတ်လွှတ်ပေးပြီး သီးခြားထိန်းချုပ်ခလုတ်ရှိပြီး ချိန်ညှိ၍မရပါ
(၃) ၂၄၀VDC ပါဝါထောက်ပံ့ရေးယူနစ်စမ်းသပ်မှု
ယူနစ် ၂၄၀ ဗို့ DC ဗို့အားကို ထုတ်လွှတ်ပေးပြီး သီးခြား ထိန်းချုပ်ခလုတ်တစ်ခုပါရှိပြီး ချိန်ညှိ၍မရပါ။
(၄) ၄၀၀VAC ပါဝါထောက်ပံ့မှုယူနစ် စမ်းသပ်ချက်
ယူနစ်သည် ၂၄ ဗို့ AC ဗို့အားကို ထုတ်လွှတ်ပေးပြီး သီးခြား ထိန်းချုပ်ခလုတ်တစ်ခုပါရှိပြီး ချိန်ညှိ၍မရပါ။
(၅) ၀-၄၃၀VAC ပါဝါထောက်ပံ့မှုယူနစ် စမ်းသပ်ချက်
ယူနစ်သည် ၀-၄၃၀ ဗို့ AC ဗို့အားကို ထုတ်လွှတ်ပေးပြီး သီးခြား ထိန်းချုပ်ခလုတ်တစ်ခုပါရှိပြီး ချိန်ညှိ၍မရပါ။
