Description

MR458E သင်တန်းတွင် ဓာတ်ခွဲခန်းလုပ်ငန်းအတွက် ရပ်တည်ပါ၊ အီလက်ထရွန်းနစ်အခြေခံများဖြင့် လျှပ်စစ်အင်ဂျင်နီယာ၊ ပညာရေးဆိုင်ရာပစ္စည်းကိရိယာများ၊ စက်မှုသင်တန်းပစ္စည်းများ၊ လျှပ်စစ်စက်ပစ္စည်းများ၊
ဖော်ပြချက်

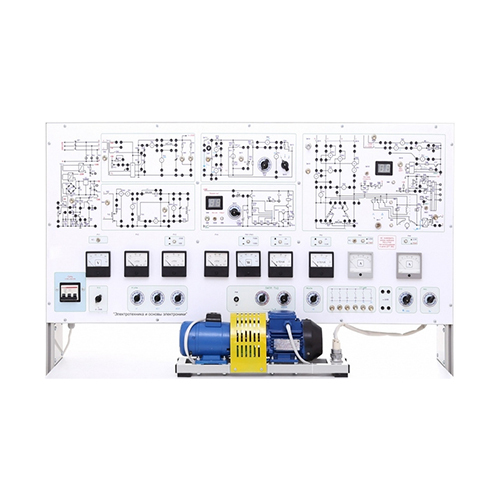

ဓာတ်ခွဲခန်းစင်ကို တက္ကသိုလ်များနှင့် အလယ်တန်းနည်းပညာပညာရေးအဖွဲ့အစည်းများတွင် လျှပ်စစ်အင်ဂျင်နီယာနှင့် အခြေခံအီလက်ထရွန်းနစ်ပညာကို လေ့လာရန် ဒီဇိုင်းထုတ်ထားသည်။
စင်တွင် အပိုင်းနှစ်ပိုင်းပါဝင်သည်-
လျှပ်စစ်ပစ္စည်းများပါရှိသောကိုယ်ထည်၊ အီလက်ထရွန်းနစ်ဘုတ်များ၊ ရှေ့မျက်နှာပြင်၊ ပါဝါထုပ်နှင့် စားပွဲခုံ၊
လျှပ်စစ်စက်နှစ်လုံးပါရှိသော စက်ယူနစ် (spark)- ရှဉ့်လှောင်အိမ် rotor ပါသော asynchronous လျှပ်စစ်မော်တာနှင့် သီးခြားလှုံ့ဆော်မှုပါရှိသော direct current မော်တာတို့ပါဝင်သည်။ စက်ယူနစ်ပေါ်တွင် optical speed sensor တပ်ဆင်ထားသည်။
စင်သည် အောက်ပါဓာတ်ခွဲခန်းလုပ်ငန်းများကို လုပ်ဆောင်နိုင်စေသည်-
၁။ ပါဝါထောက်ပံ့မှုအရင်းအမြစ်တစ်ခုတည်းဖြင့် direct current linear circuits များ၏ လည်ပတ်မှုပုံစံများနှင့် တွက်ချက်မှုနည်းလမ်းများကို လေ့လာခြင်း။
မေးမြန်းချက်- resistive bridge။ လက်တွေ့တွင် Ohm’s နှင့် Kirchhoff’s laws နှင့် equivalent generator concept တို့ကို စမ်းသပ်အတည်ပြုသည်။
၂။ ပါဝါထောက်ပံ့မှုအရင်းအမြစ်နှစ်ခုဖြင့် direct current linear circuits များ၏ လည်ပတ်မှုပုံစံများနှင့် တွက်ချက်မှုနည်းလမ်းများကို လေ့လာခြင်း။
မေးမြန်းချက်- ထိန်းချုပ်နိုင်သောဗို့အားအရင်းအမြစ် 0..10V ကို ခြေထောက်တစ်ဖက်တွင် ပလပ်ထိုးထားသော resistive bridge။ လက်တွေ့တွင် Ohm’s နှင့် Kirchhoff’s laws နှင့် loop current နည်းလမ်းတို့ကို စမ်းသပ်အတည်ပြုသည်။
၃။ တိုက်ရိုက်လျှပ်စီးကြောင်းမဟုတ်သော ဆားကစ်များ၏ လည်ပတ်မှုပုံစံများနှင့် တွက်ချက်မှုနည်းလမ်းများကို လေ့လာခြင်း။
မေးမြန်းရမည့်အကြောင်းအရာ- stabistor၊ parametric voltage stabilizer။ stabilizer ၏ external loading characteristics နှင့် stabistor ၏ current-voltage characteristics များကို ဤဓာတ်ခွဲခန်းလုပ်ငန်းတွင် ဆုံးဖြတ်ထားသည်။
၄။ inductor၊ resistor နှင့် capacitor တို့ကို series ချိတ်ဆက်ထားသော alternating current လျှပ်စစ်ပတ်လမ်း၏ parameters များနှင့် လည်ပတ်မှုပုံစံများကို လေ့လာခြင်း။
မေးမြန်းရမည့်အကြောင်းအရာ- series ချိတ်ဆက်ထားသော inductor (Imax=0,8 А, Lnom=0,25 H)၊ capacitors set (1...63 μF) နှင့် active resistance (ПЭВ-50 Rnom=47 Ohm) ပါဝင်သော လျှပ်စစ်ပတ်လမ်း။ inductor substitution circuit ၏ characteristics များကို ဤဓာတ်ခွဲခန်းလုပ်ငန်းတွင် ဆုံးဖြတ်ထားပြီး resonance ဖြစ်စဉ်များကို စုံစမ်းစစ်ဆေးထားသည်။
၅။ ပြောင်းလဲနေသော load power factor အောက်တွင် alternating current ဓာတ်အားလိုင်းပုံစံကို လေ့လာခြင်း။
မေးမြန်းရမည့်အကြောင်းအရာ- active inductive load ပါရှိသော ဓာတ်အားလိုင်းပုံစံ။ ဤလုပ်ငန်းတွင် compensating capacitor တွက်ချက်မှုနှင့် reactive power compensation ဖြင့် စမ်းသပ်ခြင်းကို ဆောင်ရွက်သည်။

၆။ wye လည်ပတ်မှုမုဒ်တွင် သုံးဆင့်ပတ်လမ်း၏ ကန့်သတ်ချက်များ ဆုံးဖြတ်ခြင်းနှင့် လေ့လာခြင်း။
မေးမြန်းချက်- wye ချိတ်ဆက်မှုပါရှိသော သုံးဆင့် alternating current circuit။ ဤလုပ်ငန်းတွင် symmetric (active load 11 Ohm resistance နှင့် phase အားလုံးတွင် 200 W power ဖြင့်)၊ uniform (အဆင့်အမျိုးမျိုးတွင် total resistance 250 Ohm ပါရှိသော active၊ active inductive နှင့် active capacitive load ဖြင့်) နှင့် non-uniform load (capacitive load 1...63 μF ပြောင်းလဲခြင်းဖြင့် active load resistance ကို လျှော့ချသည့်အခါ uniform မှ ဖန်တီးထားသည်)။ zero wire ပါရှိသည် သို့မဟုတ် မပါရှိသည်။
၇။ delta လည်ပတ်မှုမုဒ်တွင် သုံးဆင့်ပတ်လမ်း၏ ကန့်သတ်ချက်များ ဆုံးဖြတ်ခြင်းနှင့် လေ့လာခြင်း။
မေးမြန်းချက်- delta ချိတ်ဆက်မှုပါရှိသော သုံးဆင့် alternating current circuit။ ဓာတ်ခွဲခန်းလုပ်ငန်း ၆ တွင်ကဲ့သို့ တူညီသော load များကို လေ့လာသည်။
၈။ inductor နှင့် capacitor ပါရှိသော non-sinusoidal periodic current linear circuits များကို လေ့လာခြင်း။
မေးမြန်းချက်- power source အဖြစ် bridge thyristor controllable rectifier ပါရှိသော circuit။ ဤလုပ်ငန်းတွင် ထိန်းချုပ်နိုင်သော active inductive loaded rectifier ဖြင့် ဆားကစ်တွင် လျှပ်စီးကြောင်းနှင့် ဗို့အား၏ Harmonic analysis ကို ဆောင်ရွက်ပါသည်။
၉။ ပိတ်ထားသော သံလိုက်စီးဆင်းမှုနှင့် လေကွာဟချက်ပါရှိသော inductor substitution circuit parameters များကို ဆုံးဖြတ်ခြင်း။
မေးမြန်းရမည့်အကြောင်းအရာ- ပိတ်ထားသော သံလိုက်စီးဆင်းမှုနှင့် ကွာဟချက်ပါရှိသော inductor။ Inductor substitution circuit parameters များ၊ current-voltage ဝိသေသလက္ခဏာများကို ဤလုပ်ငန်းတွင် ဆုံးဖြတ်ထားသည်။
၁၀။ တစ်ဆင့် transformer ၏ parameters များနှင့် အဓိကဝိသေသလက္ခဏာများကို ဆုံးဖြတ်ခြင်း။
ဤလုပ်ငန်းတွင် transformer substitution circuit ၏ parameters များကို ဆုံးဖြတ်ထားပြီး၊ ကွဲပြားသော operation modes များကို စုံစမ်းစစ်ဆေးထားသည်။
၁၁။ squirrel-cage rotor ပါရှိသော asynchronous three-phase မော်တာကို လေ့လာခြင်း။
မော်တာ၏ စက်ပိုင်းဆိုင်ရာနှင့် electromechanical ဝိသေသလက္ခဏာများကို ဆုံးဖြတ်ထားသည်။ စက်ပိုင်းဆိုင်ရာ load အဖြစ် dynamic braking mode တွင် သီးခြား excitation ပါရှိသော direct current မော်တာကို အသုံးပြုသည်။
၁၂။ သီးခြား excitation ပါရှိသော direct current မော်တာ၏ parameters များနှင့် အဓိကဝိသေသလက္ခဏာများကို ဆုံးဖြတ်ခြင်း။
မော်တာ၏ စက်ပိုင်းဆိုင်ရာနှင့် electromechanical (သဘာဝနှင့် အတု - rheostatic) ဝိသေသလက္ခဏာများကို ဆုံးဖြတ်ထားသည်။ စက်ပိုင်းဆိုင်ရာ load အဖြစ် dynamic braking mode တွင် asynchronous မော်တာကို အသုံးပြုသည်။
၁၃။ သီးခြားလှုံ့ဆော်မှုပါရှိသော တိုက်ရိုက်လျှပ်စီးကြောင်း ဂျင်နရေတာ၏ ကန့်သတ်ချက်များနှင့် အဓိကဝိသေသလက္ခဏာများကို ဆုံးဖြတ်ခြင်း။
ဂျင်နရေတာ၏ ပြင်ပဝန်နှင့် ချိန်ညှိမှုဝိသေသလက္ခဏာများကို ဤလုပ်ငန်းတွင် ဆုံးဖြတ်ထားသည်။ ဂျင်နရေတာ လှုံ့ဆော်မှုလျှပ်စီးကြောင်းကို ထိန်းချုပ်နိုင်သော rectifier ကို အသုံးပြု၍ ချိန်ညှိပြီး ဝန်ကို pulse-duration converter ဖြင့် ဖန်တီးသည်။
၁၄။ resistor ကန့်သတ်ထားသော လျှပ်စီးကြောင်းတွင် constant voltage source မှ capacitor အားသွင်းခြင်းလုပ်ငန်းစဉ်ကို လေ့လာခြင်း။
မေးမြန်းလိုသော ဘာသာရပ်- resistor ကန့်သတ်ထားသော လျှပ်စီးကြောင်းတွင် constant voltage source မှ capacitor အားသွင်းခြင်းလုပ်ငန်းစဉ်။ current-limiting resistor တန်ဖိုးကို ချိန်ညှိနိုင်သည်။
၁၅။ three-phase squirrel-cage induction motor control circuit ကို လေ့လာခြင်း။
ဘာသာရပ်
